CARA MENYAMBUNG KABEL LAN

Ternyata meyambung Kabel LAN RJ45 itu tidak serumit yang kita bayangkan. Kalau selama ini kita hanya "terima bersih" karena selalu dikerjakan oleh bagian MIS atau para jagoan jaringan saja, kali ini silahkan mencoba melakukannya sendiri. Bisa diterapkan apabila anda ingin bikin jaringan warnet, kantor kecil misalnya. Atau bisa juga buat sampingan mumpung OT lagi seret di jaman krisis gini :-).

OK, kita mulai, pertama siapin aja peralatannya:

1> Crimping Tool, pilih yang gerakan penekanannya vertikal, biasanya hasilnya lebih bagus bila dibandingkan yang horizontal (gerakan mata crimping sejajar dengan gerakan penekanan tangan)

pilih yang ini -->                                                                          jangan pilih ini -->

berdasarkan pengalaman penulis waktu belajar jaringan, yang horizontal sering banget errornya. setelah ditinjau secara mekanikal, gerakkannya gak berbarengan gitulho. jadi ya mubazir deh, yang awalnya ngirit karena lebih murah, malah jadi dobel belinya.

2> LAN tester

3> Gunting

Bahan-bahan:

1.>Kabel LAN dan Plug RJ45

Cara menyambungnya:

1> Potong kabel sepanjang yang diinginkan

2> Kupas kulit bagian luarnya sepanjang sekitar 1cm dari ujungnya, lihat gambar diatas.

3> Susun kabel-kabel kecil didalamnya dengan urutan seperti ilustrasi berikut:

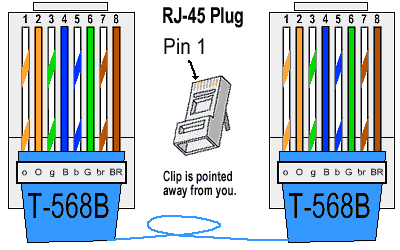

Susunan Stright

1> Orange-putih

2> Orange

3> Hijau-putih

4> Biru

5> Biru-putih

6> Hijau

7> Coklat-putih

8> Coklat

ujung satunya persis sama

Susunan Cross

sumber gambar: http://www.incentre.net/content/view/75/2/

Ujung satu

1> Hijau-putih

2> Hijau

3> Orang-putih

4> Biru

5> Biru-putih

6> Orange

7> Coklat-putih

8> Coklat

Sedangkan ujung satunya lagi

1> Orange-putih

2> Orange

3> Hijau-putih

4> Biru

5> Biru-putih

6> Hijau

7> Coklat-putih

8> Coklat
